4 、时序逻辑电路


一、时序电路概述🧀

Sequential Logic Circuit.svg

\[ 输出方程:Z=F(X,Q) \\ \]
\[ 激励方程:Y=G(X,Q) \\ \]
\[ 状态方程:Q_{n+1}=H(Y,Q) \]

1、分类🧀

  • 根据时钟:

asynchronous.svg

  • 同步:一个钟
  • 异步:多个钟

  • 根据输出:

moore_mealy.svg

  • 米里(Mealy):输出依赖当前状态 + 输入输出状态方程含输入 \(x\) \(Z=f(x,Q)\)
  • 摩尔(Moore):输出只依赖当前状态\(Z=f(Q)\)

没有外部输入:Moore型

Moore型电路的输出将比Mealy型电路晚一个时钟周期。

二、电路分析🧀

分析方法

flowchart LR
    A[逻辑电路] --> B[① 输出方程<br/>激励方程]
    B --> C[② 状态方程]
    C --> D[③ 状态转移图]
    D --> E[逻辑功能<br/>时序波形]

Success

analysis.svg

\[ \begin{aligned} \text{驱动方程:}\quad & J_0 = K_0 = 1, \\ & J_1 = K_1 = x \oplus Q_0 \\[6pt] \text{状态方程:}\quad & Q_0^{+} = \overline{Q_0}, \\ & Q_1^{+} = x \oplus Q_0 \oplus Q_1 \\[6pt] \text{输出方程:}\quad & Z = x\,\overline{Q_1}\,\overline{Q_0} \end{aligned} \]
\(Q_1^+Q_0^+/Z\) \(Q_1^+Q_0^+/Z\)
\(Q_1Q_0\) \(x=0\) \(x=1\)
00 01/0 11/1
01 10/0 00/0
10 11/0 01/0
11 00/0 10/0

state_diagram.svg

\[ f(x)= \begin{cases} x=0, & \text{四进制加法计数器}\\[6pt] x=1, & \text{四进制减法计数器}\\[6pt] \end{cases} \]
  • 如果构成一个环,就是 \(\mod x\) 计数器,因为时序电路状态永远可数
  • 有效状态:环里
  • 无效状态:环外
  • 自启动:经过有限时间能进入环
  • 波形图根据状态转移图绘制即可

三、典型时序逻辑电路🧀

1、移位寄存器(Register)🧀

  • 存储功能:存放一组二进制代码
  • 移位功能:在移位脉冲作用下依次左移或者右移
  • 可以实现串行输入,串/并行输出
  • 常见集成移位寄存器 74194 见下一章

4-Bit_SIPO_Shift_Register.svg

2、计数器(Counter)🧀

计数器是一种由触发器组成的时序电路,在时钟驱动下按预定规律对二进制数进行自动加一、减一或按特定序列变化。在后面一章常用时序集成逻辑器件中也有详细介绍。

它的主要功能是:

  • 计数(加计数 / 减计数)
  • 序列信号发生

Tip

\(n\) 进制计数器就要 \(m\) 个计数器,\(2^m\geq n\),如果大于那就需要检查是否 自启动

\[ f(\Delta)= \begin{cases} \text{置数}, & \text{同步}\\[6pt] \text{清零}, & \begin{cases}\text{同步}\\[6pt] \text{异步} \end{cases} \end{cases} \]
  • 谈到同步/异步计数器,指的是清零方式的不同,置数方式都是同步的。比如,常见的同步计数器(74160,74162)、异步计数器(74161,74163)
  • 比如十二进制,异步清零就是接到清零端CLR \(12(1100)\) ,如果是接到置数端LOAD就是 \(11(1011)\) (要减一) ,因为置数永远是同步的

四、🌟时序电路设计🧀

  • 这里是使用简单逻辑门和触发器设计计数器,后面一张还会介绍使用集成器件设计计数器
flowchart LR
    A[①设计需求</br>(语言描述)] --> B[②原始状态图</br>(状态表)]
    B -->|状态分配| C[③卡诺图写方程]
    C -->|代入触发器方程| D[④激励方程 </br> 输出方程]
    D --> E[⑥逻辑电路图]
\[ 2^{n-1}\leq M\leq 2^n\\[6pt](M表示状态数,n表示所要使用触发器数量) \]

Tip

① 给每个状态一个二进制表示

② 把次态现态标到卡诺图中

③ 化简卡诺图

④ 化成所要使用触发器的式子

⑤ 连接电路

JK触发器设计五进制计数器

  • 给每一个状态用二进制表示

counter_5.svg

现态 \(Q_2 Q_1 Q_0\) 次态 \(Q_2^{+} Q_1^{+} Q_0^{+}\)
000 001
001 010
010 011
011 100
100 000
101 X X X
110 X X X
111 X X X

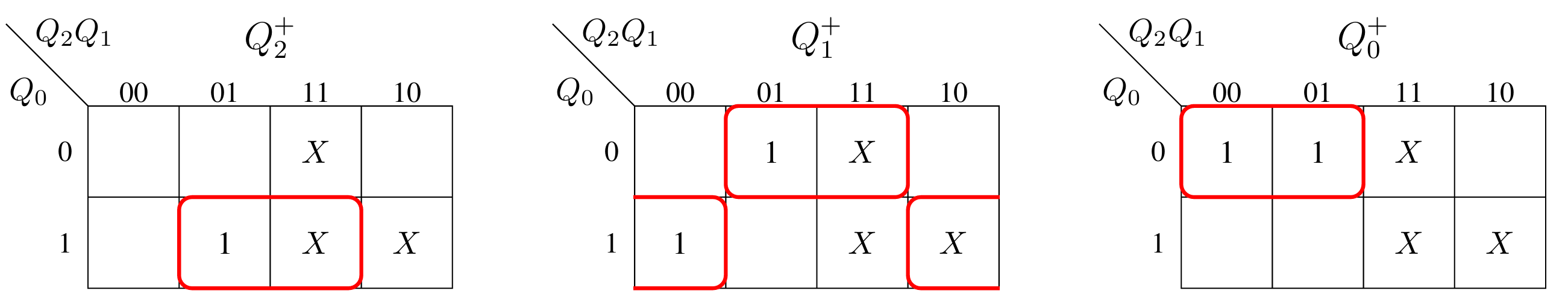

  • 挑出次态\(1\) 的行,把现态标到卡诺图中去(比如 \(Q_2+\)\(1\) 时,现态为 011,即在 011 框中填 \(1\)
  • 化简卡诺图(千万记得标注无关项


\[ \begin{array}{c@{\qquad}c@{\qquad}c} \begin{aligned} Q_2^{n+1} &= Q_1 Q_0 \\ Q_2^{n+1} &= J_2\,\overline{Q_2} + \overline{K_2}\,Q_2 \\ \Rightarrow\; J_2 &= Q_1 Q_0 \\ K_2 &= \overline{Q_1 Q_0} \end{aligned} & \begin{aligned} Q_1^{n+1} &= Q_1 \overline{Q_0} + \overline{Q_1} Q_0 \\ Q_1^{n+1} &= J_1\,\overline{Q_1} + \overline{K_1}\,Q_1 \\ \Rightarrow\; J_1 &= Q_0 \\ K_1 &= Q_0 \end{aligned} & \begin{aligned} Q_0^{n+1} &= \overline{Q_2}\,Q_0 \\ Q_0^{n+1} &= J_0\,\overline{Q_0} + \overline{K_0}\,Q_0 \\ \Rightarrow\; J_0 &= \overline{Q_2} \\ K_0 &= 1 \end{aligned} \end{array} \]
  • 接着把空状态代入以上方程解X(确保自启动
  • 然后代入所要用的触发器表达式解未知数

counter_5_jk.svg

用D触发器呢?
\[ \begin{array}{c@{\qquad}c@{\qquad}c} \begin{aligned} Q_2^{n+1} &= D_2 \\ D_2 &= Q_1 Q_0 \end{aligned} & \begin{aligned} Q_1^{n+1} &= D_1 \\ D_1 &= Q_1 \overline{Q_0} + \overline{Q_1} Q_0 \end{aligned} & \begin{aligned} Q_0^{n+1} &= D_0 \\ D_0 &= \overline{Q_2}\, Q_0 \end{aligned} \end{array} \]

counter_5_d.svg
