6 、常用集成时序逻辑器件

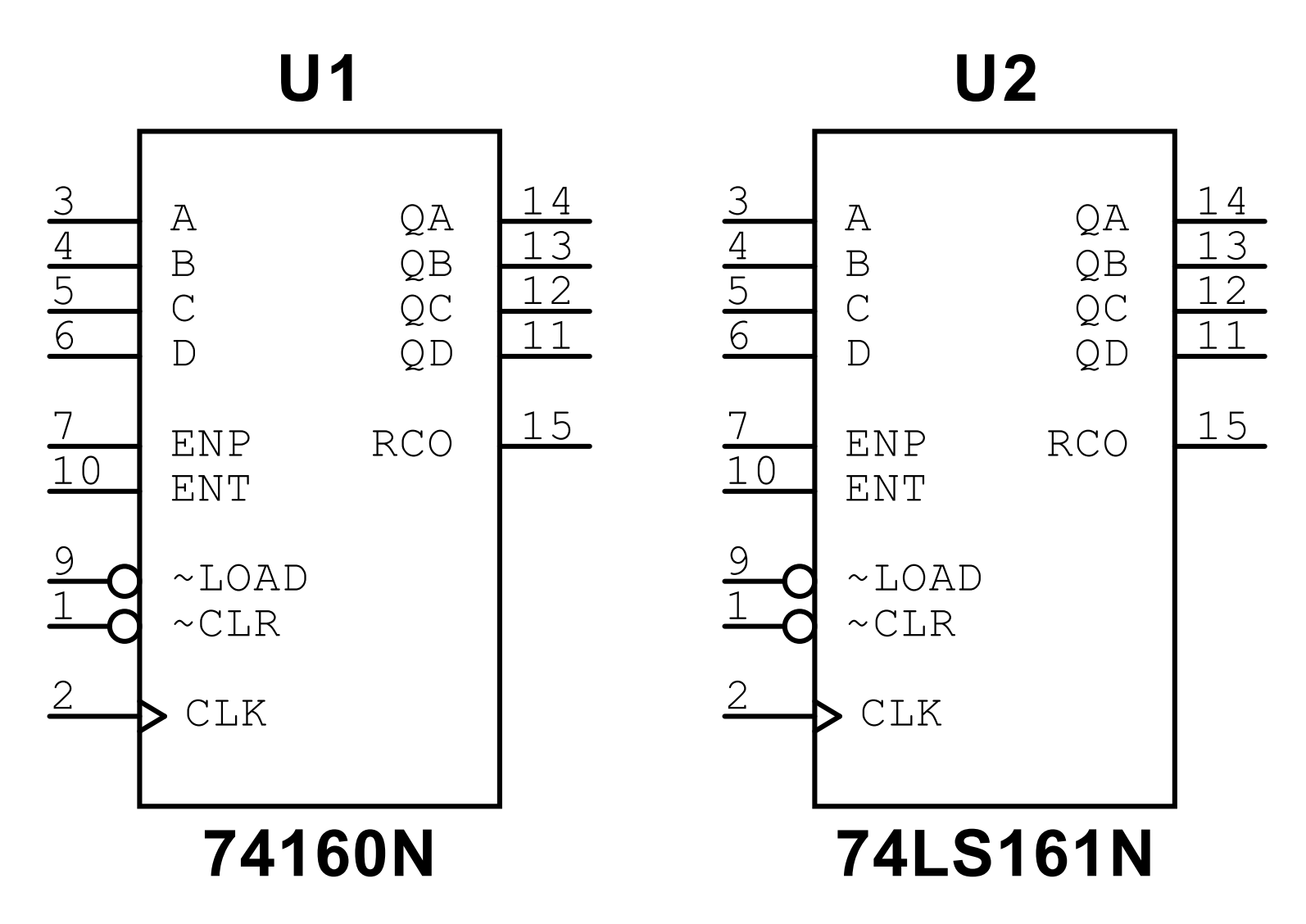

一、74LS161N/74160N🧀
1、构造任意进制计数器🧀
- 注意区别：74160是10进制，74161是16进制，后续计算超过 \(16\) 进制时需要注意

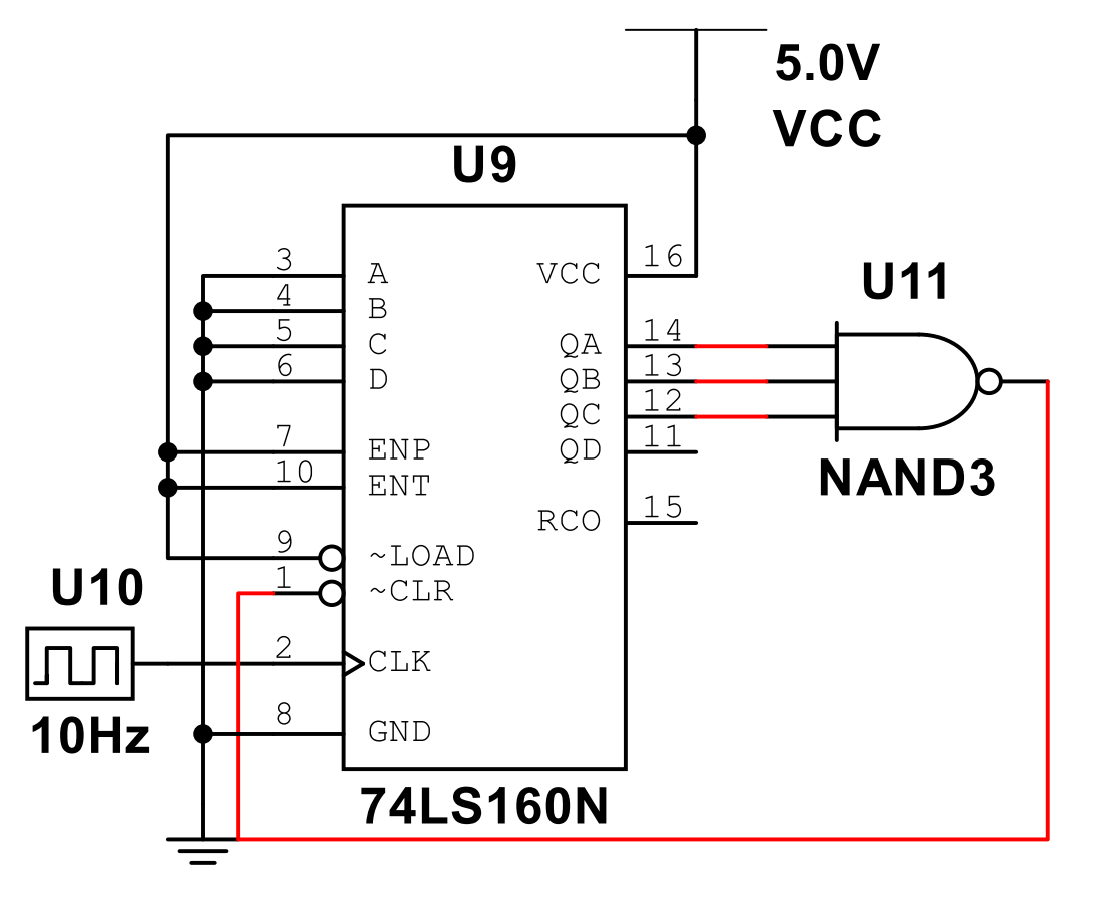

Ⅰ 清零法
将 \(\overline{Q_DQ_CQ_BQ_A}\) 视作二进制数，要几进制将其通过与非门连接回CLR清零

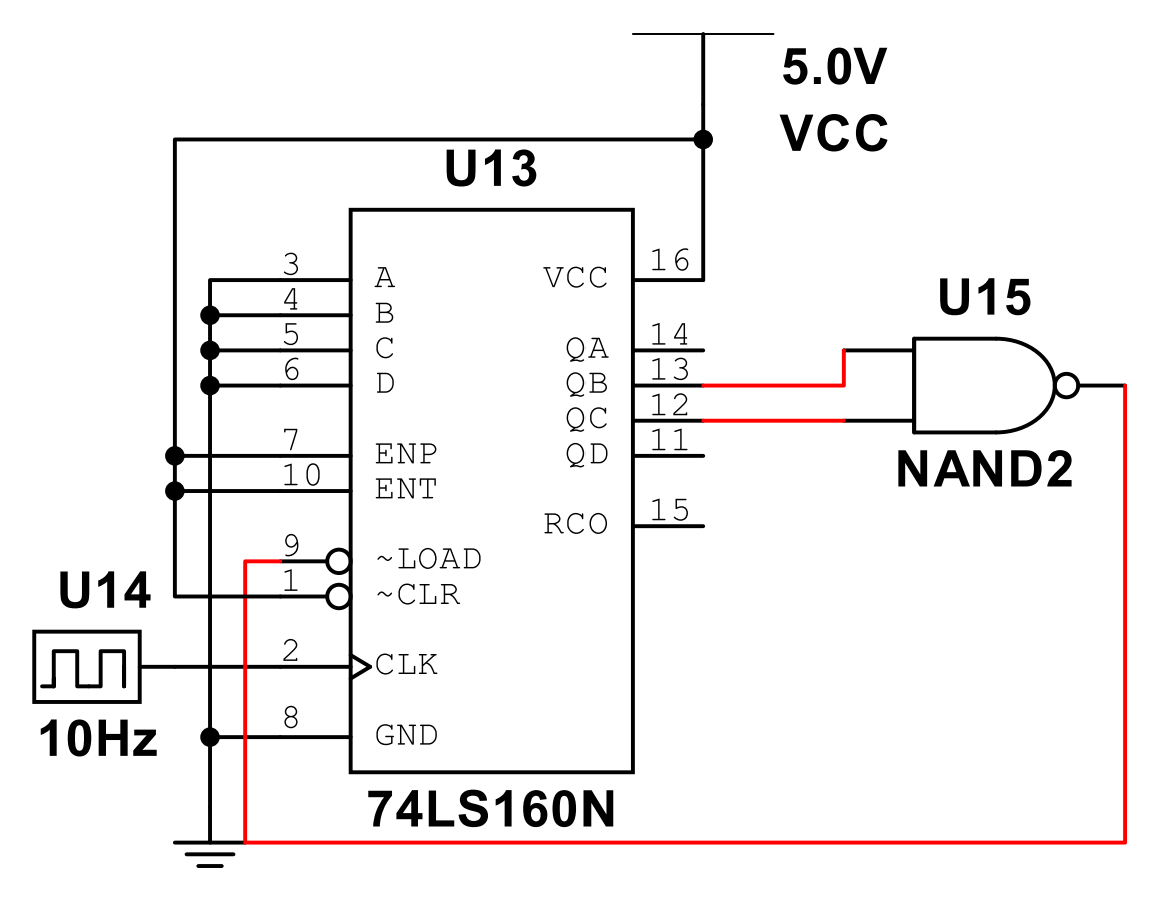

Ⅱ 置数法
核心：\(\overline{Q_DQ_CQ_BQ_A}-\overline{DCBA}+1=进制数\) ，然后将 \(\overline{Q_DQ_CQ_BQ_A}\) 中为1的通过与非门连回LOAD置数
进制大于16怎么办？
Ⅰ 清零法

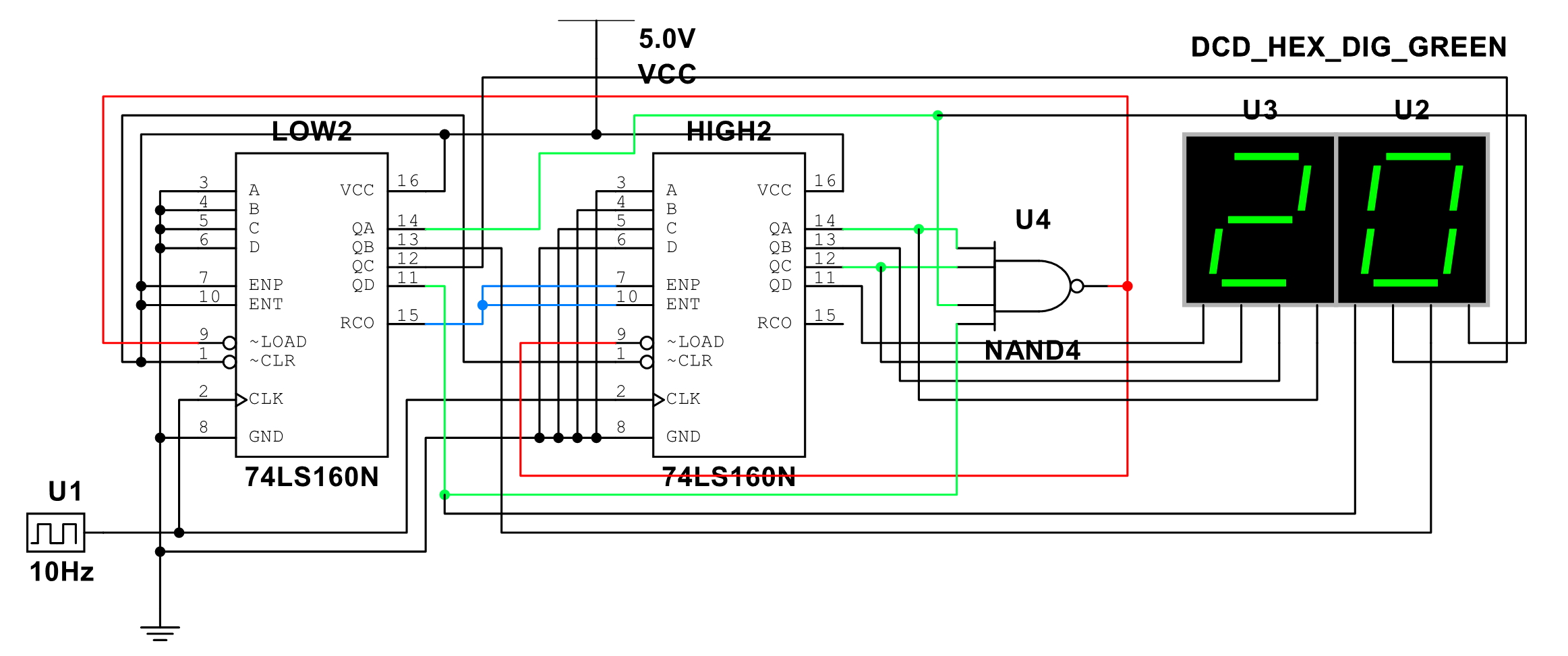

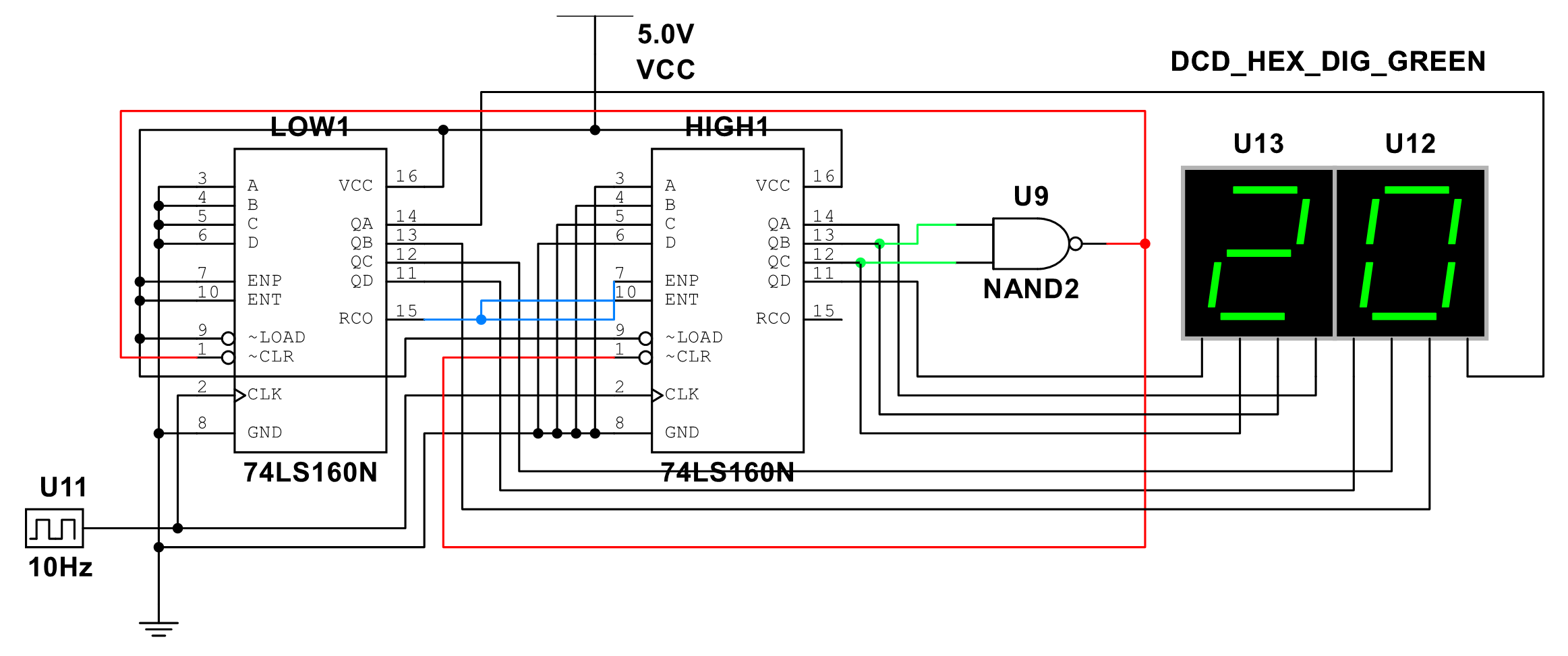

拆成高位和低位，\(60=6\times10+0\) ，因此高位置 \(6\) ，低位置 \(0\) ，低位的 RCO 进位接到高位的使能端
注：如果使用74161，则拆成 \(60=16\times3+12\) ，因为是16进制计数器，高位置 \(3(0011)\) ，低位置 \(12(1100)\)
Ⅱ 置数法
拆成 \(60=5\times10+(10-1)\) ，不能拆成 \(60=6\times10+(0-1)\) 因为低位不可能凑出 \(-1\)
即 \(高位=5(0101)\) ， \(低位=9(1001)\)

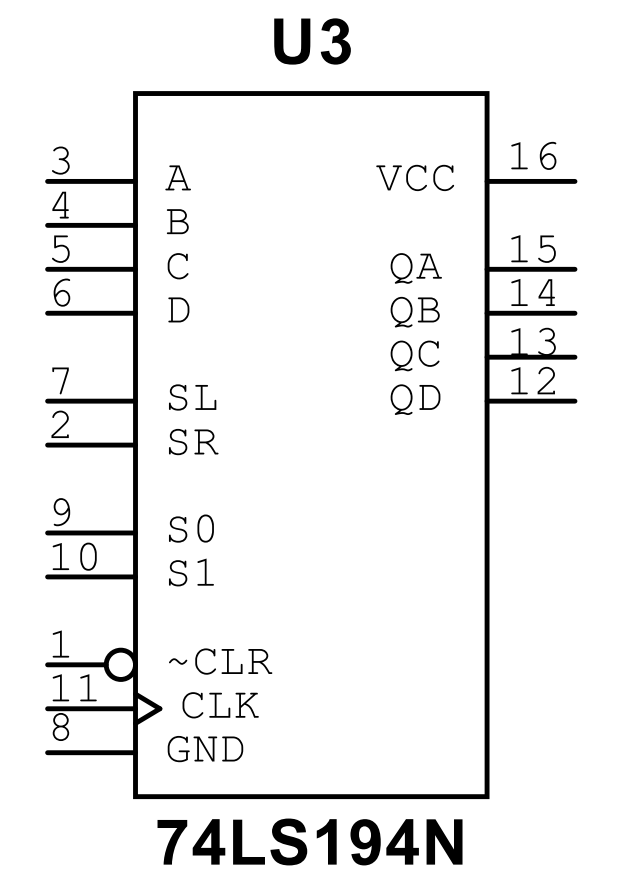

二、74LS194N🧀
- 74LS194 可以把 4 位数据向左移、向右移、保持不变，或一次性并行装载
| S1 | S0 | 功能 |
|---|---|---|
| 0 | 0 | 保持（不变） |
| 0 | 1 | 右移（SR → Q3 → Q2 → Q1 → Q0） |
| 1 | 0 | 左移（SL → Q0 → Q1 → Q2 → Q3） |
| 1 | 1 | 并行装载（加载 D0~D3） |
| 引脚 | 说明 |
|---|---|
| A-D | 并行数据输入 |
| Q0–Q3 | 输出 |
| SR | 右移输入（Serial Right） |
| SL | 左移输入（Serial Left） |
| CLK | 时钟 |
| S1, S0 | 模式选择 |
| CLR | 低电平清零（异步） |

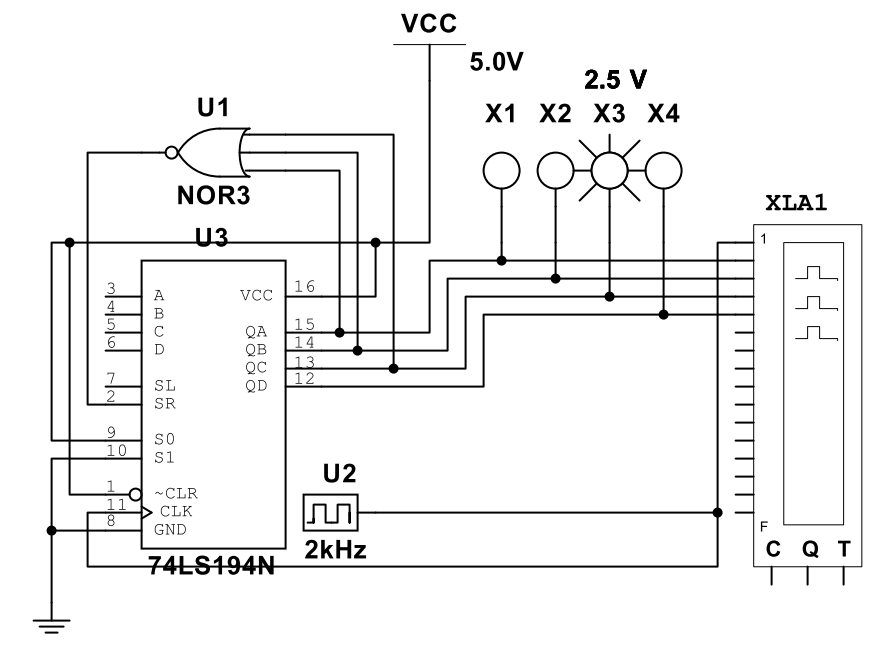

1、环形计数器🧀
-
环形计数器就是把 1 在一圈里不停地跑
-
1000 → 0100 → 0010 → 0001 → 1000 → …

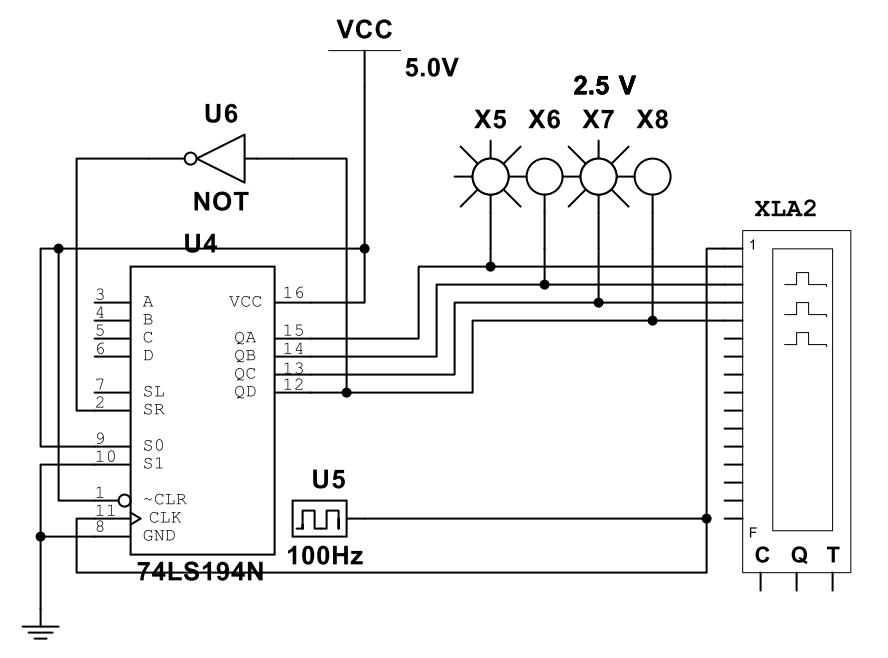

2、扭环计数器🧀
-
扭环计数器是在环形计数器的基础上多加一个“反相反馈”。
-
它不是一个 1 在跑，而是 \(0\) 和 \(1\) 的长度在变化，能产生 \(2n\) 个状态。
-
0000 → 1000 → 1100 → 1110 → 1111 → 0111 → 0011 → 0001 → 0000 → …

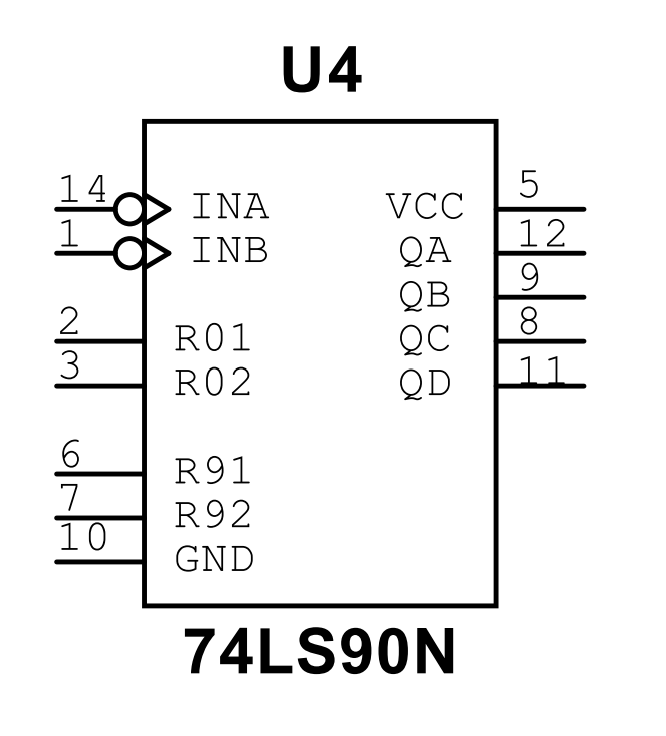

三、74LS90🧀
- 自带二、五、十进制计数器
- R01、R02角高电平且R91、R92角有一个低电平置零
- R91、R92角高电平置九

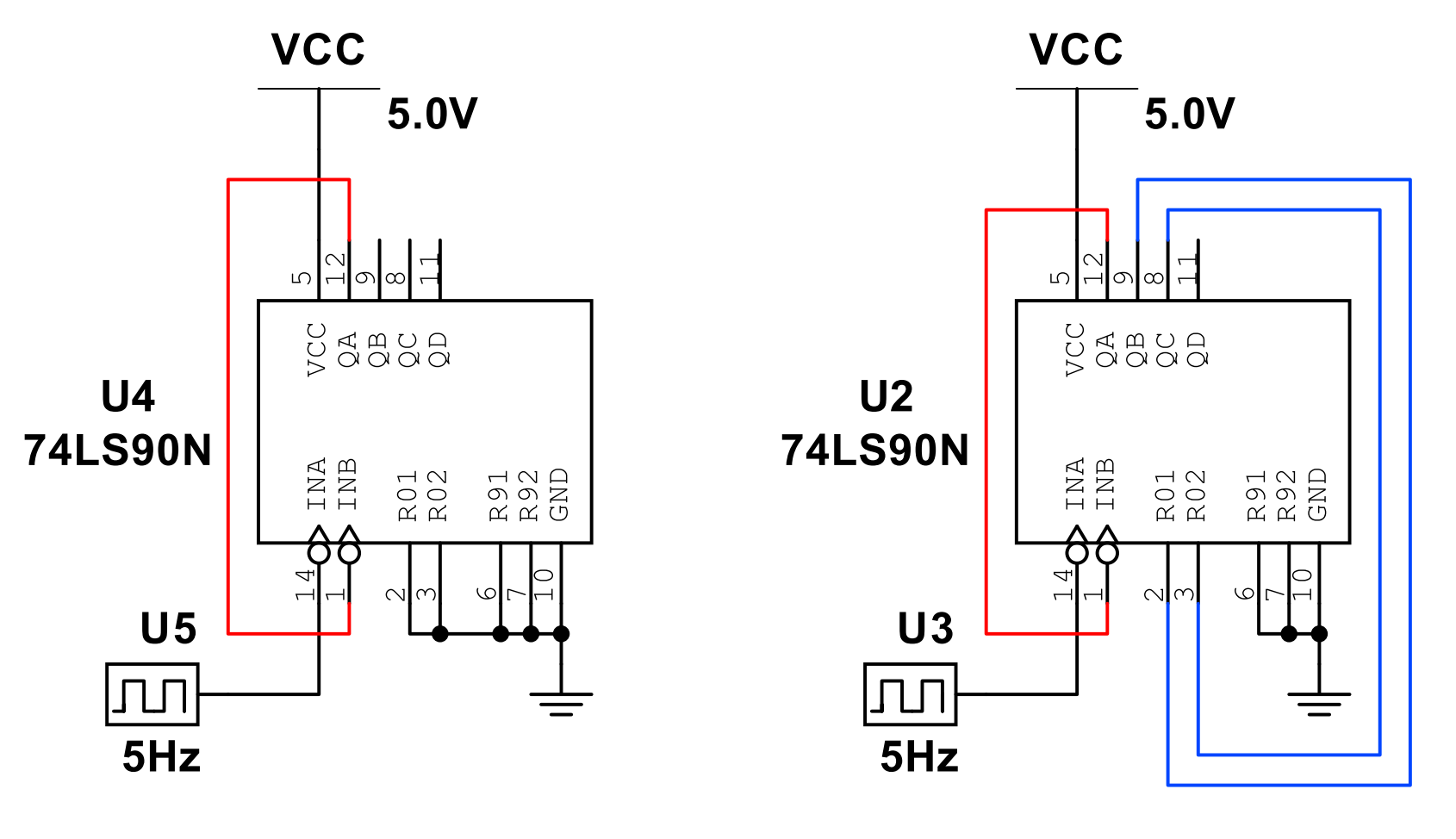

- 左侧图示把 QA（÷2 的输出）接给 CLKB（÷5 的时钟输入），就得到：\(整体分频 = 2 \times 5 = 10\)
- 右侧图示在作图基础上增加两条蓝线实现模 \(6\) 计数器：本质和74161置零法一样， \(\overline{Q_DQ_CQ_BQ_A}=6=0110\) 时置零
